Karatteristiċi ewlenin tat-Teknoloġija

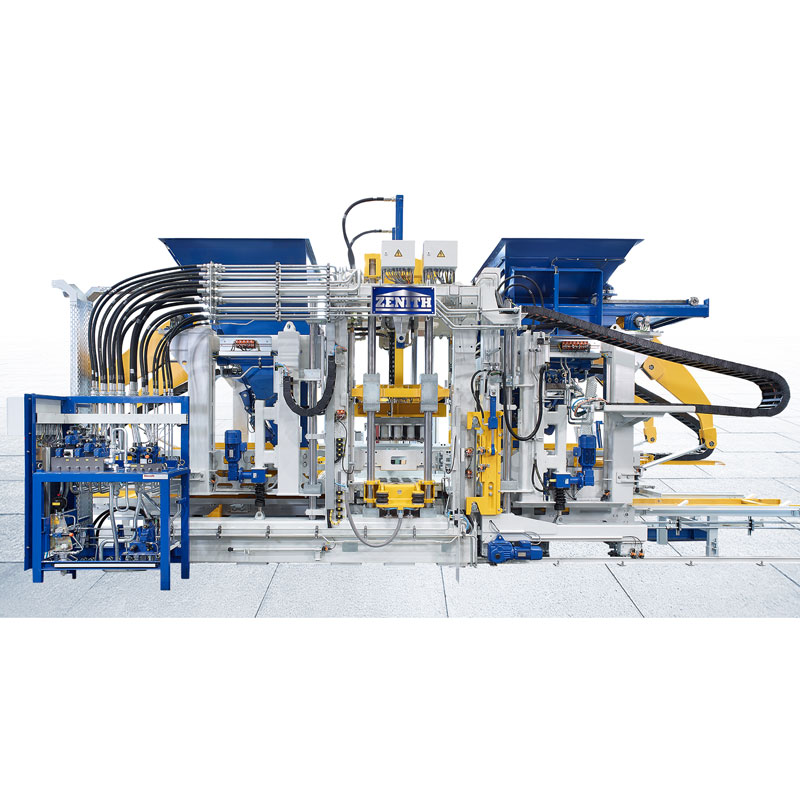

1) Tista 'tistrieħ assigurat li tixtri Zenith 1500 Single Pallet Block Making Machine mill-fabbrika tagħna. Is-sistema ta 'kompattazzjoni servo ta' kwalità għolja bl-isem Ultra-Dynamic tirrappreżenta kompattazzjoni għolja ħafna u dinamika estrema. Għalhekk tiggarantixxi produzzjoni ta' malajr u effiċjenti ta' prodotti tal-aqwa kwalità. Speċjalment għal prodotti b'volum kbir u wkoll għal prodotti premium, li huma prodotti b'vibrazzjoni pre- u intermedja, din is-sistema ta 'vibrazzjoni tipprovdi ħafna vantaġġi. Is-sistema taħdem mingħajr banju taż-żejt li tappoġġja produzzjoni ekoloġika u ta 'manutenzjoni baxxa.
2) L-użu ta 'fittings bil-kamin għat-tabella tal-vibrazzjoni, ir-raġġ trasversali tal-mutur u l-partijiet tal-ġenb tal-qafas huwa karatteristika speċjali ta' din il-Magni li Nagħmlu l-Blokk tal-Palit Uniku Zenith 1500. Huwa uniku fis-suq peress li jista 'jadatta għall-kundizzjonijiet tal-produzzjoni tal-klijent. Il-kostruzzjoni bil-kamin tipprovdi wkoll għal konnessjonijiet reżistenti u stabbiltà eċċellenti.

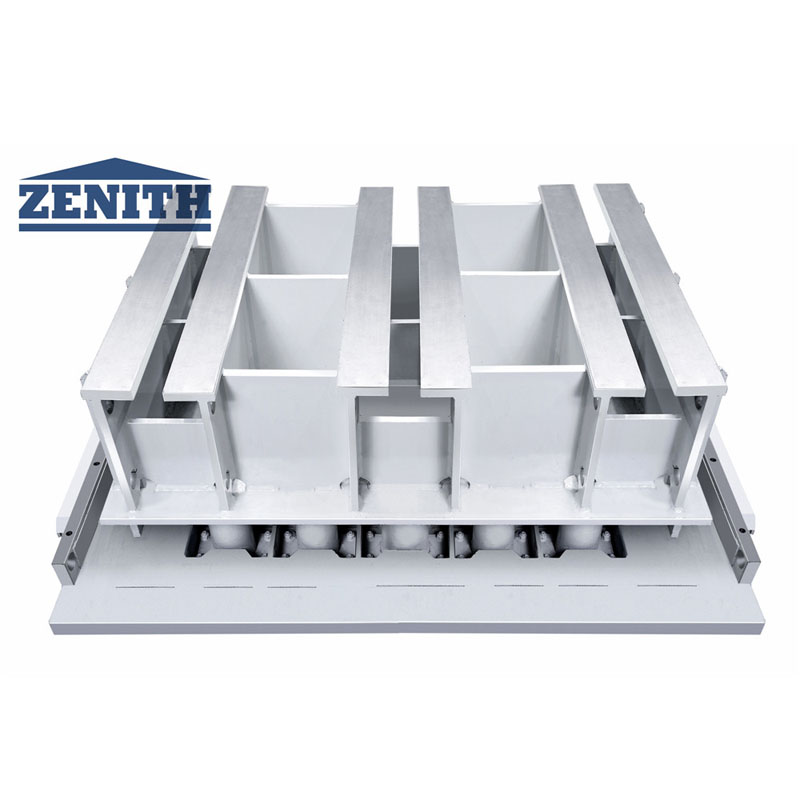

3) L-apparat pnewmatiku tal-ikklampjar tal-moffa jipprovdi għal bidla faċli tal-moffa. Il-moffa titqiegħed mingħajr aktar qfil-eż. boltijiet fuq id-detentur tal-moffa. Huwa ffissat mill-lievi tal-ikklampjar operati b'mod pnewmatiku. Riżultati tal-vibrazzjoni ottimali u żmien itwal ta 'ħajja tal-moffa jinkisbu grazzi għall-aġġustamenti individwali tal-vibrazzjoni ta' qabel u tal-vibrazzjoni prinċipali. L-apparat tal-ikklampjar tal-moffa issa jista 'jiġi adattat għal sistemi ta' rbit ta 'moffa ta' manifatturi oħra ta 'magni u moffa.
4) Ġie żviluppat travers ġdid għall-Magni tal-Blokk Uniku tal-Palits Zenith 1500 li jippermetti li jitneħħew il-kolonni individwalment mill-ġenb. Din il-karatteristika ġdida tiffranka ħafna ħin waqt ix-xogħol ta 'manutenzjoni u l-iskambju jista' jsir ħafna aktar b'mod sikur u b'inqas sforz. Il-ġeometrija kollha ta' dan l-assemblaġġ inklużi l-kolonni hija identika għall-magna preċedenti ZENITH 1500. Huwa possibbli li dan it-travers ġdid jiġi rranġat fuq magni eżistenti.

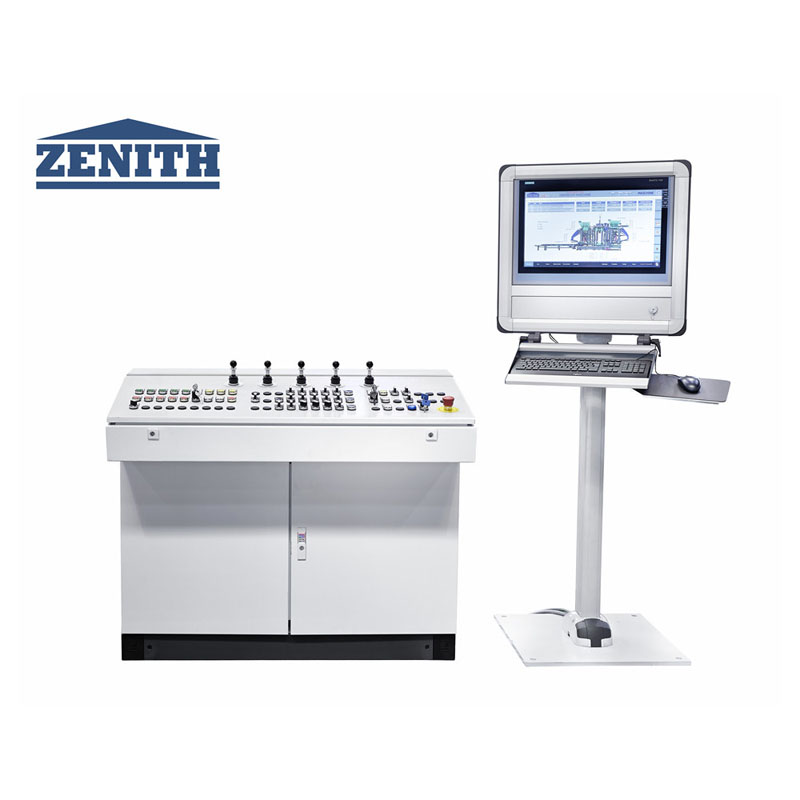

5) 5) Il-kunċett ta 'viżwalizzazzjoni li jispjega lilu nnifsu u b'mod intuwittiv jiggarantixxi tagħlim faċli tat-tħaddim tal-magna. Disinn dijanjostiku ġdid jappoġġa lill-operaturi fl-għażla tal-aħjar aġġustamenti. Is-soluzzjoni tal-problemi li tieħu ħafna ħin m'għadhiex meħtieġa u l-ħinijiet ta' waqfien fil-produzzjoni jitnaqqsu għall-minimu. Billi tuża l-aħħar teknoloġija tad-database, l-informazzjoni kollha tista 'tiġi rreġistrata, evalwata u maħżuna. Din id-dejta hija disponibbli kullimkien grazzi għan-netwerking sħiħ tal-pjanti.
Data Teknika
Il-konfigurazzjoni bażika tal-magna li tagħmel il-blokka waħda zenith 1500 | |
Max. daqs tal-bord | 1,400 mm x 1,200 mm x14 mm |
Żona tal-iffurmar | Skont it-tpinġija tat-tqassim tal-moffa |
Daqs tal-prodott | 50mm-500mm |
Parametri tekniċi tal-karozza iben awtomatika | |
Max. kapaċità tat-tagħbija | 15kg |
Max. kapaċità ta 'tagħbija għal kull rack ta' inserzjoni | Bħala disinn |
Kapaċità ta 'tagħbija massima kull żewġ saffi ta' rack ta 'inserzjoni | Bħala disinn |
Wisa 'ġewwa tal-parentesi ta' appoġġ | 1,060mm |
Saffi ta 'rack ta' inserzjoni | Iddisinjat bħala l-iskema |
Distanza tar-rack tal-inserzjoni | Bħala disinn |
Qawwa tas-sewqan tal-karozza omm | SEW 11KW |
Għoli tal-prodott | |
Max. għoli | 500mm |
Min. għoli | 30mm |
Għoli tal-istivar | |
Max. Għoli tal-istivar (inkluż il-pallet) | 1,800mm |
Max. Żona tal-produzzjoni (taħt il-produzzjoni ta 'daqs standard) | 1,350 * 1,050mm |
Daqs tal-pallet (standard) | 1,400 * 1,100mm |
Ħxuna tal-pjanċa tal-azzar | 14mm |
Volum tas-silo tal-materjal tal-bażi | |
Esklużi pigmenti silo | 1,500L |
Għoli tal-magna | |
Eskluż apparat tal-pigmenti | 35T |
Pallet conveyor | 1.6T |
Apparat idrawliku | 3.2T |
Daqs tal-magna | |
Max. tul totali | 8,250mm |
Max. għoli totali | 4,650mm |
Max. wisa' totali | 3,150mm |
Parametri tekniċi tal-magni/konsum tal-enerġija | |
Sistema ta 'vibrazzjoni | Sistema ta 'vibrazzjoni servo |
Tabella tal-vibrazzjoni | Massimu: 175KN, 60HZ |
Vibrazzjoni ta 'fuq | Massimu: 32KN |

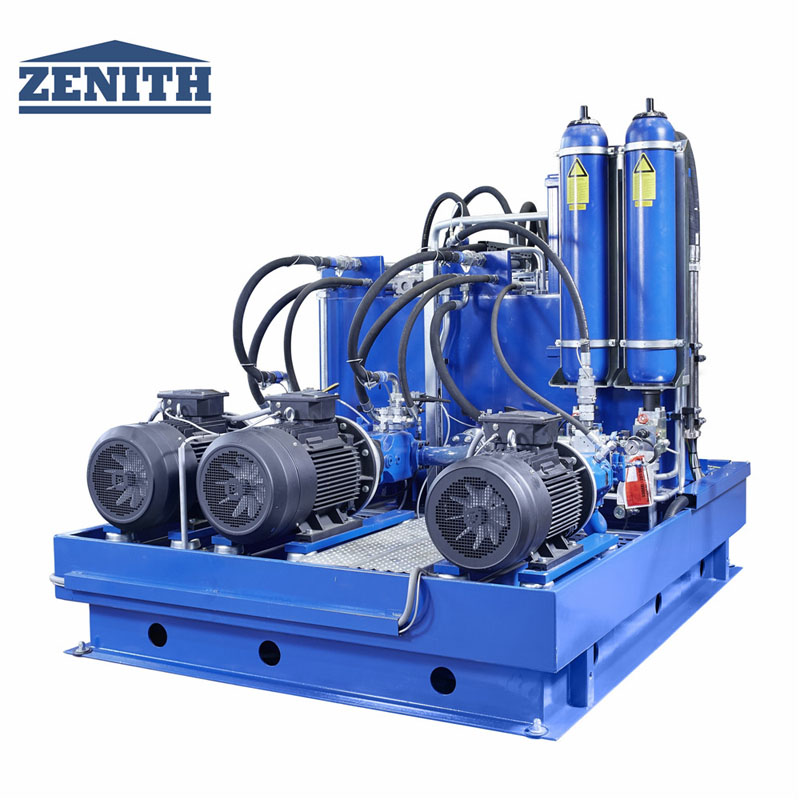

Pressjoni idrawlika | |
Fluss totali | 540L/ min |
Pressjoni operattiva | 180 bar |
Max. qawwa | 140 KW |

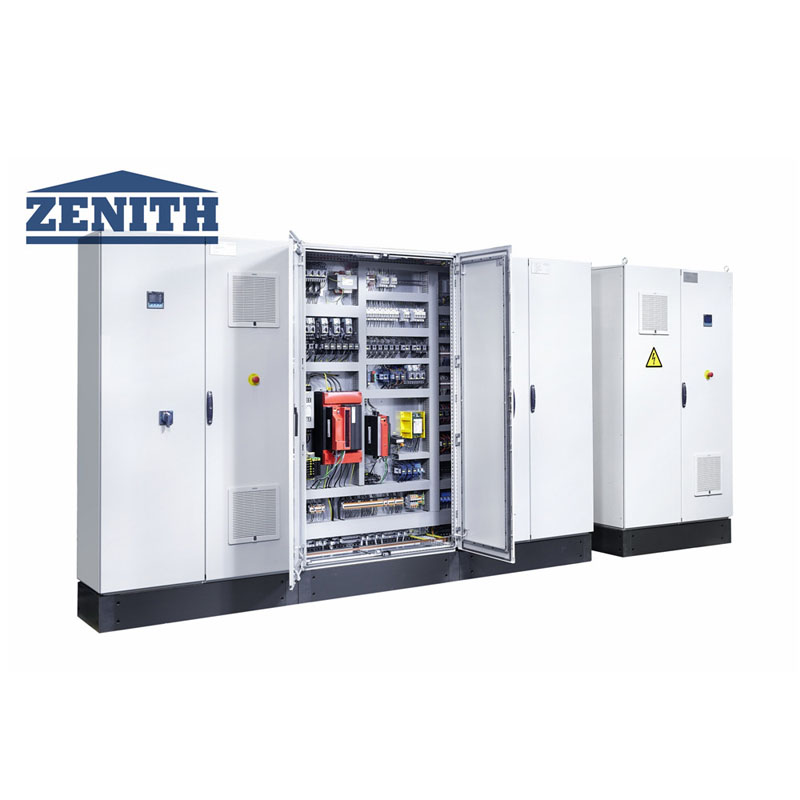

Sistema ta 'kontroll | Siemens S7-1500, console touch screen |
Kapaċità tal-Produzzjoni
Tip ta' Blokk | Dimensjoni (mm) | Stampi | Qty/Ċiklu | Ħin taċ-Ċiklu | Kapaċità tal-Produzzjoni (Għal kull 8 sigħat) |
Blokk vojt | 400 * 200 * 200 | 15 | 15s | 28,800 biċċa | |
Paver Rettangolari | 200 * 100 * 30 | 60 | 14s | 2,419m2 | |
Paver rettangolari (mingħajr facemix) | 200 * 100 * 80 | 60 | 115 | 3,110m2 | |
Curstone | 150 * 1000 * 300 | 6 | 20s | 8,640 biċċa |
