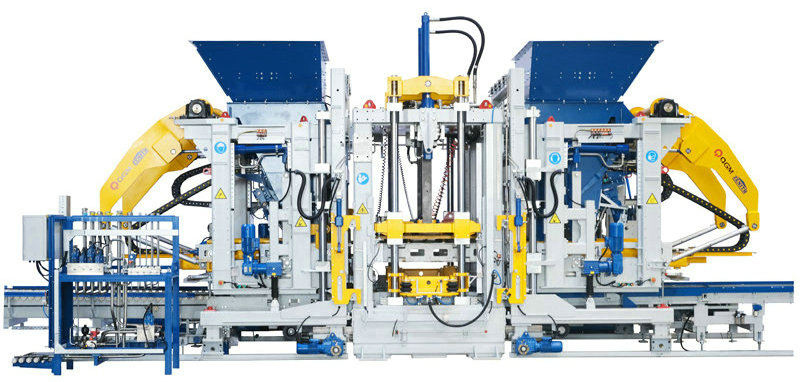

Magna tal-blokka tal-konkrit Zn2000c

Zn2000c huwa mudell żviluppat minnu nnifsu. Huwa kkaratterizzat minn grad għoli ta 'intelliġenza u awtomazzjoni, u jagħmel użu sħiħ minn teknoloġiji ta' teknoloġija ta 'teknoloġija ta' teknoloġija għolja bħas-sistema tad-diġitalizzazzjoni u l-informazzjoni, li hija użata ħafna fil-kostruzzjoni ta 'bliet ġodda u bliet ta' sponża.

Karatteristiċi:

Tabella ta 'Vibrazzjoni Doppja, Tmien Motors Servo (Mhux obbligatorju) Tagħmir ta' Fuq

Assemblea modulari għal manutenzjoni aktar faċli aktar tipi ta 'briks prodotti

Kapaċità ogħla, Parametri tal-Produttività Tekchniċi ogħla:

Daqs tal-pallet 1400x1400 / 1300mm

Żona li tifforma 1320x1350 / 1250mm

Għoli tal-prodott 40-500mm

Numru ta 'blokki ta' briks vojta: 18 blokki / moffa (390x190x190mm)

Brikks standard: 105 blokki / moffa (240x115x53mm)

Brikks tat-Triq: 66 blokki / moffa (200x100x60mm)

Daqs tat-tagħmir appross. 10,000

Appross. 4,700

Appross. 3,400

Sistema ta 'Vibrazzjoni Forza ta' eċċitazzjoni massima tat-tabella tal-vibrazzjoni: 200 / kN

Forza massima ta 'eċċitazzjoni ta' ras għall-istampa: 40 / kn

Parametri Elettriċi Qawwa Totali (Referenza): 231 / kW

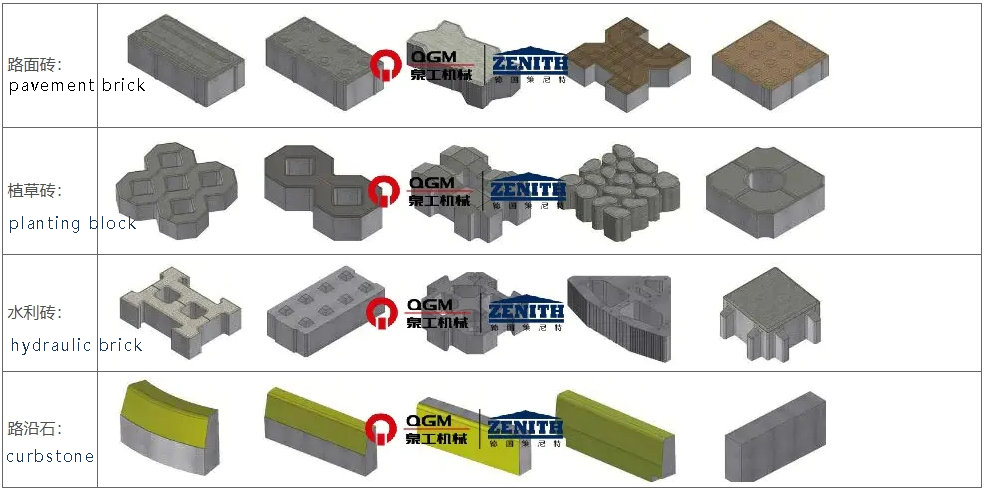

Dijagramma skematika tal-kampjuni tal-briks prodotti mit-tagħmir

Vantaġġi Tekniċi

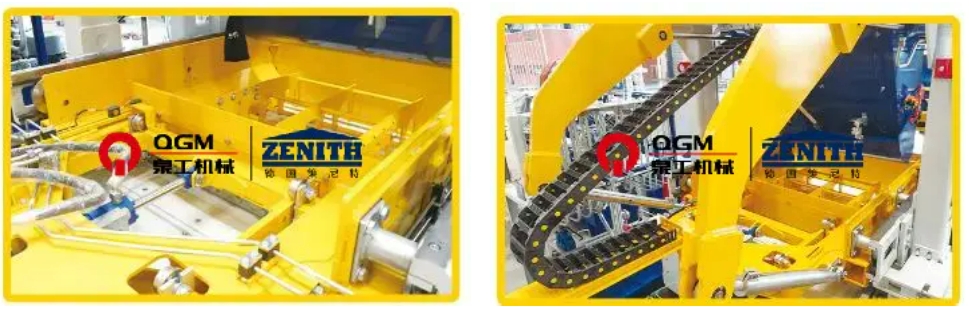

1. Disinn ta 'qafas ta' kwalità għolja ta 'verżjoni Ġermaniża

Il-qafas tal-mainframe jadotta l-istruttura tal-qafas iwweldjat b'qawwa għolja ddisinjata mit-teknoloġija brevettata ta 'Zenit, li hija wweldjata mill-azzar tas-sezzjoni speċjali personalizzata, b'disinn raġonevoli, wweldjar anke u sabiħ, u l-qafas kollu jgħaddi minn trattament ta' vibrazzjoni li qed tixjieħ biex jiżgura l-kwalità għolja u l-istabbiltà għolja tal-qafas. Il-proċess ta 'disinn strutturali avvanzat jagħmel il-mainframe espansibbli, u l-funzjoni tal-ftuħ u l-għeluq tal-moffa tal-ġenb, il-funzjoni ta' estrazzjoni tal-qalba (bord), funzjoni ta 'impjantazzjoni tal-bord tal-polistirene, eċċ tista' tiġi miżjuda sussegwentement.

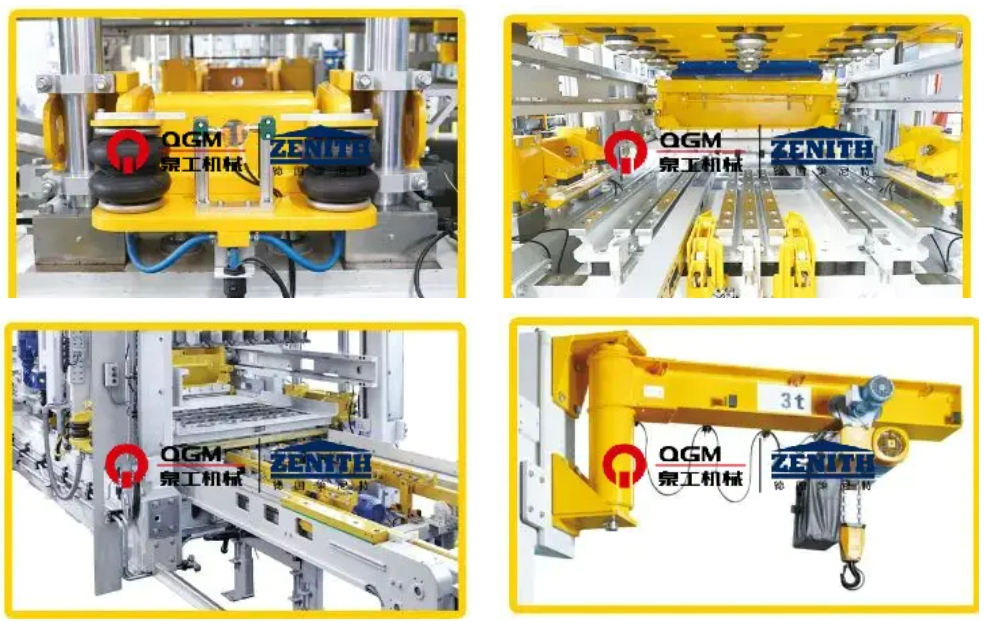

2. Sistema ta 'Bidla ta' Mold Quick Automatic

Meta l-moffa tiġi trasferita għall-pożizzjoni ospitanti, is-sistema ta 'rfigħ tagħha tirrealizza bidla awtomatika tal-moffa fuq l-apparat ta' bidla tal-moffa malajr. Il-forom ta 'fuq u t'isfel huma awtomatikament imqabbad pnewmatikament, li huwa sikur, effiċjenti, sempliċi biex jaħdem u konvenjenti biex jinżamm. Jinkludi prinċipalment:

Apparat tal-ikklampjar tal-moffa pnewmatiku: Prinċipalment jikkonsisti minn parentesi tal-moffa u vireg tal-ikklampjar pnewmatiku fuq iż-żewġ naħat, li jgħinu fl-ikklampjar u l-iffissar tal-forom u d-damping meta l-magna ospitanti twettaq pre-vibrazzjoni u vibrazzjoni ewlenija, sabiex tinkiseb l-aħjar effett ta 'vibrazzjoni u ttawwal il-ħajja tas-servizz tal-moffa.

Apparat tal-illokkjar tal-indenter pnewmatiku: L-indenter huwa ffissat mill-apparat tal-ikklampjar bl-airbag, li jista 'jissostitwixxi faċilment u malajr l-indenter, iqassar il-ħin tas-sostituzzjoni u l-installazzjoni tal-moffa, u jiżgura d-docking preċiż tal-qafas tal-moffa t'isfel u l-indenter ta' fuq.

Apparat ta 'inserzjoni tal-moffa elettrika: L-apparat tal-immuntar tal-moffa jintuża biex jinstalla l-forom fil-magna prinċipali u biex jitma' u jneħħi l-forom mill-magna permezz tal-parentesi tal-moffa elettrika, li tista 'tiġi applikata għal ħafna mill-forom fis-suq, u parentesi speċjali tal-moffa jistgħu jintużaw għal moffa speċjali.

Apparat li Jibdel il-Moffa: Installat fuq il-qafas tal-magna prinċipali, huwa użat għall-irfigħ u t-tagħbija tal-forom meta jinbidlu l-forom, mgħammra bil-parank tal-katina elettrika u apparat tal-mixi elettriku.

3. Sistemi ta 'fabbrikazzjoni

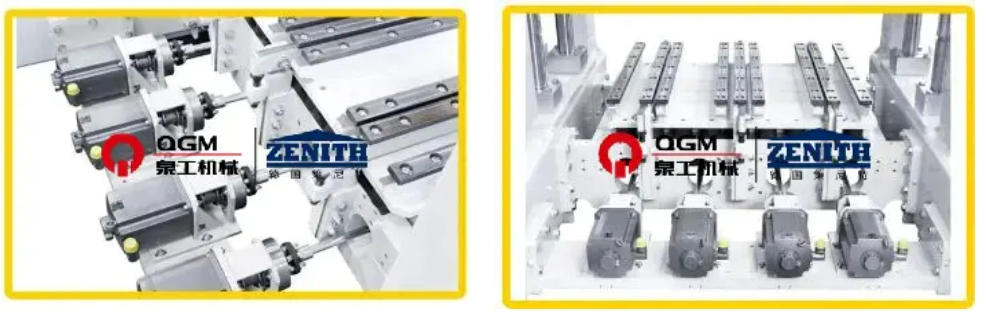

4. Sistema ta 'vibrazzjoni servo "ultra-dinamika":

Teknoloġija ta 'vibrazzjoni servo "ultra-dinamika" hija tip ta' sistema ta 'vibrazzjoni ta' effiċjenza għolja u awto-adattata ddisinjata apposta għal magni tal-briks; Il-mutur servo jista 'jagħmel l-iktar rispons mgħaġġel fl-iqsar ħin ta' reazzjoni, billi jirrealizza l-ogħla prestazzjoni tal-vibrazzjoni, inaqqas l-ammont ta 'siment użat u jqassar iċ-ċiklu ta' produzzjoni, li jipproduċi prodotti tal-konkrit kompatti għoljin; Is-sistema tal-vibrazzjoni tista 'tadatta b'mod flessibbli għall-bżonnijiet ta' prodotti tal-konkrit differenti. Il-mutur servo jista 'jagħmel l-iktar rispons mgħaġġel fl-iqsar ħin ta' reazzjoni biex tirrealizza l-ogħla prestazzjoni tal-vibrazzjoni, li tista 'tnaqqas l-ammont ta' siment, tqassar iċ-ċiklu tal-produzzjoni, u tipproduċi prodotti konkreti kompatti ħafna; Is-sistema ta 'vibrazzjoni tista' tkun adattata b'mod flessibbli għall-bżonnijiet ta 'produzzjoni ta' prodotti konkreti differenti.

8 unitajiet ta 'vibrazzjoni b'bilanċ mekkaniku ssettjat individwalment bi 8 drives servo;

8 muturi servo, immuntati individwalment fuq ir-raġġi ta 'iżolament tal-vibrazzjoni esterna tal-mutur ta' l-irfid;

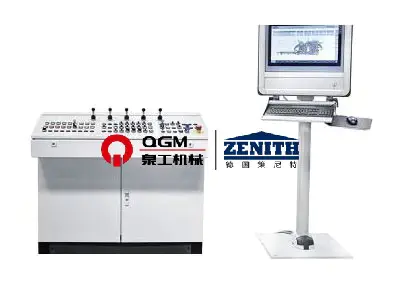

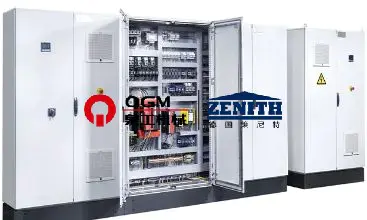

5. Sistema preċiża ta 'kontroll tas-servo

Permezz tar-rispons tas-sinjal, il-kontroll tal-fażi u l-veloċità tal-vibrazzjoni, kontroll tal-moviment sinkronizzat, standby b'veloċità għolja, jistgħu jitlestew f'perjodu qasir ta 'żmien ta' vibrazzjoni u eliminazzjoni tal-vibrazzjoni, biex jgħinu jqassru ċ-ċiklu tal-iffurmar, u effett ta 'ibbrejkjar aħjar. Permezz tal-pożizzjoni u l-veloċità b'ċirkwit doppju magħluq, tikkontrolla l-forza ta 'eċċitazzjoni taġixxi biss fid-direzzjoni vertikali, timmassimizza l-forza ta' eċċitazzjoni effettiva, u fl-istess ħin tevita l-ħsara tal-forza ta 'eċċitazzjoni orizzontali lill-magna, ittawwal il-ħajja tas-servizz tat-tagħmir, u tkun tista' tagħmel settings differenti għal rekwiżiti ta 'prodott differenti, u tipproduċi prodotti ta' kwalità għolja.

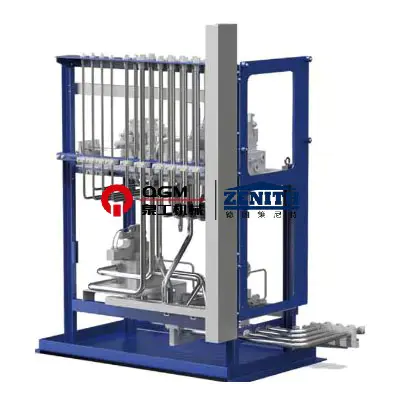

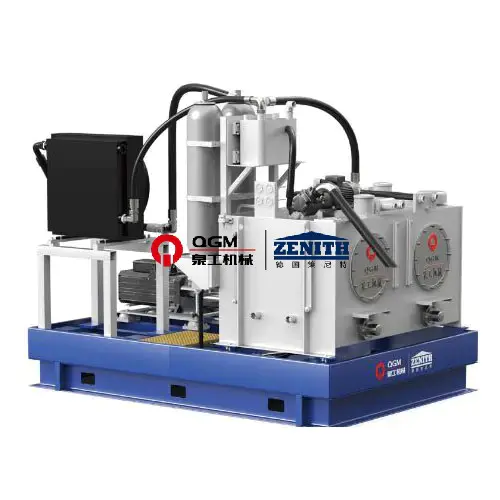

Ir-ras tal-istampa, il-qafas tal-moffa, il-karozza aggregata u l-karozza tad-drapp huma kkontrollati minn valv direzzjonali proporzjonali b'reazzjonijiet ta 'rukkell, li għandu ħin ta' rispons mgħaġġel; Il-mod ta 'kontroll b'ċirkwit magħluq ta' spostament tas-senser / encoder-PLC-proporzjonali-ċilindru tal-valv direzzjonali huwa adottat, li jagħmel il-kontroll aktar preċiż, u l-azzjoni taċ-ċilindru aktar mgħaġġel u aktar stabbli; L-istazzjon idrawliku jadotta pompa tal-pistuni varjabbli, li ma toħroġx iż-żejt tal-pressjoni u tħott il-pompa meta s-sistema idrawlika tilħaq il-pressjoni stabbilita biex tnaqqas il-konsum tal-enerġija; L-istazzjon idrawliku jadotta l-provvista taż-żejt awżiljarju tal-akkumulatur, li tnaqqas il-konsum tal-enerġija; u l-istazzjon idrawliku jadotta provvista ta 'żejt awżiljarju tal-akkumulatur, li tnaqqas il-konsum tal-enerġija u tnaqqas il-konsum tal-enerġija. L-istazzjon idrawliku jadotta provvista ta 'żejt awżiljarju tal-akkumulatur, li tista' tintuża għal azzjonijiet multipli fl-istess ħin, u l-pressjoni tas-sistema idrawlika hija stabbli; Is-sistema idrawlika għandha sensuri tal-pressjoni, li jistgħu jintwerew fuq il-pannell tal-operazzjoni għal wiri faċli; Is-sistema idrawlika għandha sensuri tat-temperatura, apparat li jkessaħ u ħiters, li jistgħu jikkontrollaw b'mod effettiv it-temperatura taż-żejt, sabiex iż-żejt idrawliku jkollu prestazzjoni tajba.

6. Sistemi idrawliċi
